Le 16 mai dernier nous avons lâché
un ballon expérimental. On pouvait trouver à l’intérieur
des montages permettant d’effectuer des mesures (température,
pression…) ainsi qu’une caméra vidéo et un G.P.S.
Il est donc important de pouvoir suivre les différentes
évolutions du ballon dans le ciel , non seulement pour
connaître sa position mais également pour le retrouver
lors de son atterrissage. Pour cela il est nécessaire
transmettre les données du G.P.S. par l’intermédiaire
d’un émetteur R.F. Étant donné l’utilisation
de l’émetteur, le cahier des charges est très
important :
-stockage : température
de stockage : -30°C à 60°C
humidité
relative : <60%
-utilisation : température
d’utilisation : -10°C à 40°C
humidité
relative : <90%
-spécifications électriques :
tension d’alimentation : 8 à 14V
consommation :
<150 mA
La radiobalise doit émettre à la
fréquence de 137,95 MHz durant au minimum 4 heures dans
un rayon de 200 Km et ce avec une puissance R.F. rayonnée :
0,1 W < Pref < 1 W ; son poids doit
être le plus léger possible car la nacelle est
limité à 2,5 Kg. Le prix doit également être le plus
faible possible pour entrer dans le budget.

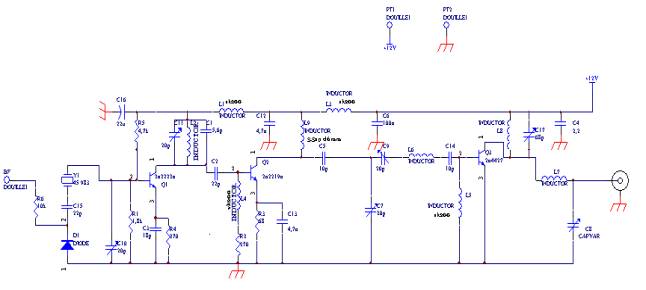

Le schéma retenu est le
suivant :
|
Les bobines L2, L6, L7, L8 et L9 se calculent en fonction des fréquences d’oscillation (attention au capacités parasites qui apparaissent sur le montage).
Le système
technique :
Nous avons étudier
un système permettant d’émettre le signal du G.P.S.

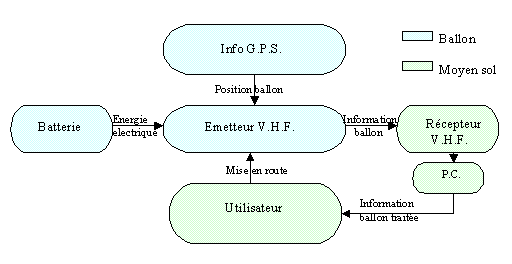

L’objet technique dans son environnement :
L’émetteur est alimenté par une batterie (8 à 14v). Sa mise en route se fera par un interrupteur facile d’accès. L’émetteur envoie les informations G.P.S. reçus par le récepteur qui les réceptionnera afin que l’utilisateur puisse les utiliser.
L’objet technique :
L’émetteur V.H.F. permet de transmettre à un récepteur situé au sol les informations sur le déplacement du ballon. Le récepteur traite alors ces informations pour l’utilisateur. Il est de moindre coût pour entrer dans le budget et léger car le poids du ballon est limité.
Schéma

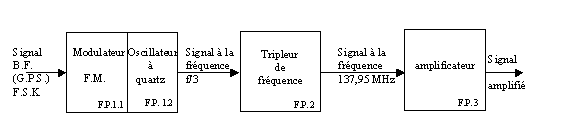

fonctionnel :
F.P. 1 : modulateur F.M. et oscillateur à quartz (oscillateur pilote à quartz) ; son rôle est d’obtenir le signal B.F. à f/3, ici 45,983 MHz.
F.P. 2 : cette fonction permet de triplé la fréquence du quartz et ainsi d’émettre à la fréquence désirée, 137,95 MHz.
F.P. 3 : ce dernier étage permet d’amplifier le signal afin de l’envoyer sur l’antenne pour une meilleur réception au sol.
