I/ Présentation de la carte d’incrustation

Cette carte permet d’incruster un texte sur une image provenant d’une caméra vidéo, générée par une autre carte, afin de reconnaître le ballon au sol. Grâce à un PIC 16F84-10, qui est une EEPROM, un texte écrit est enregistré en mémoire et indique toutes les informations concernant le ballon, à savoir :

- le nom du projet « AKMOSPH’AIR »

- le nom du lycée Alfred Kastler ainsi que Talence

                                                - l’indicatif : F6KNB

                                                        II/ Cahier des charges

 -         Générer un signal qui sera incrusté sur une image vidéo afin d’identifier le ballon.

 -         Le signal vidéo émis sera reçu en permanence par tous les récepteurs au sol.

         -         Cette carte devra fonctionner entre 0°C et +30°C.

         -         Tension d’alimentation : VCC=+5V

        -         Consommation : ICC=1,5A

         -         Le poids sera inférieur à 150g.

         -         Le prix de revient est d’environ 30€.

         -         Cette carte gère l’image vidéo.

                                                                III/ Étude Fonctionnelle

1) Etude du système technique

Dans toute utilisation vidéo, une incrustation sous forme de texte est nécessaire afin d’identifier la vidéo qui est émise. C’est un système permettant de reconnaître facilement l’origine de la vidéo quel que soit le support (caméscopes, montages vidéos…).

2) Étude de l’objet technique

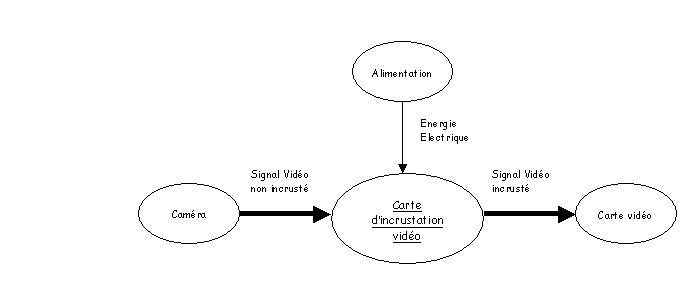

Diagramme Sagittal :

Initialement, le texte est programmé dans le PIC16F84-10, qui est une EEPROM. L’incrustation nous donne alors une identification générale et technique.

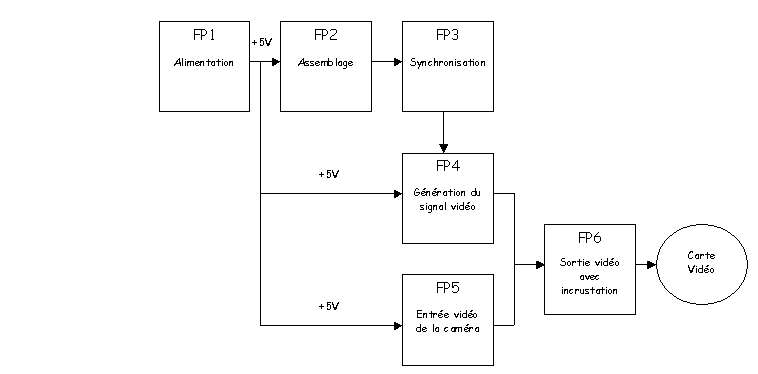

Schéma fonctionnel de degré 1 :

Définitions fonctionnelles principales :

FP1 : Cette fonction est l’alimentation de la carte. Une tension de +12V est appliquée sur l’entrée ; cette tension est transformée en +5V à l’aide d’un régulateur (LM2940) à faible chute de tension.

         FP2 : Cette fonction permet de rassembler les deux signaux, à savoir le signal vidéo provenant de la caméra et le signal d’incrustation.

         FP3 : Cette fonction a pour but de synchroniser l’image vidéo avec le signal d’incrustation.

         FP4 : Cette fonction génère l’image vidéo.

         FP5 : Cette fonction réceptionne l’image vidéo pour être transmise à la fonction FP3.

FP6 : Cette fonction envoie l’image vidéo avec l’incrustation vers la carte vidéo.

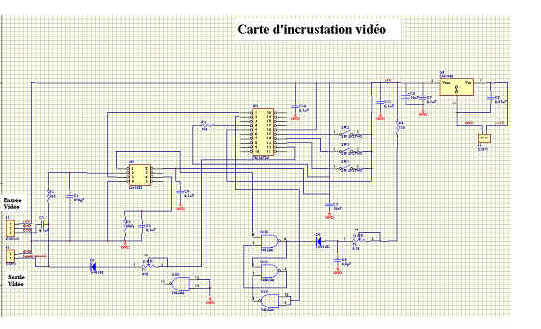

IV/ Schéma structurel

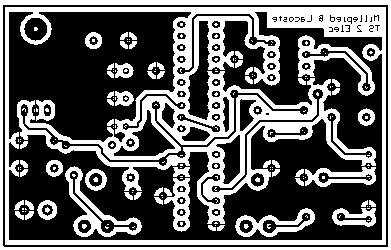

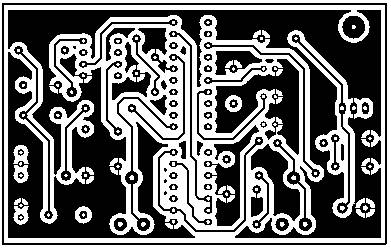

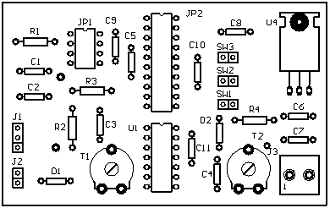

                                            V/ Typons et implantation des composants

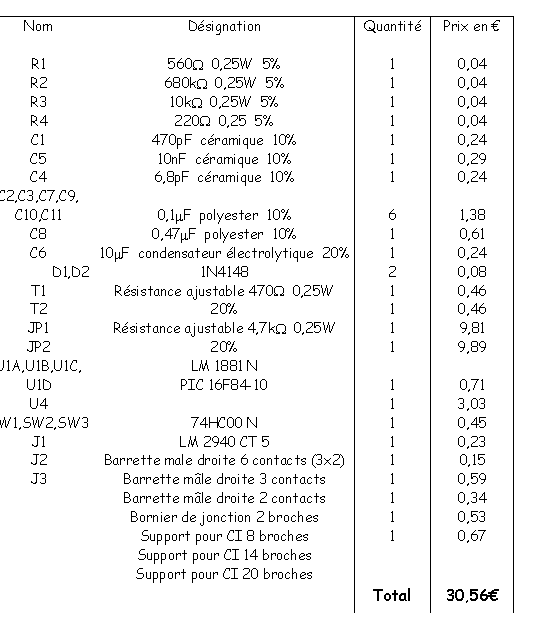

VI / Nomenclature

Seuls les composants JP1, JP2, U1 et U4 ont été achetés, tous les autres composants ont été fournis par l’établissement.

VII/ Interprétation des images reçues des ballons

L’étude , la réalisation et l’acquisition à partir des nacelles ont été établies avec succès.

La réception et l’incrustation de l’image étaient de bonne qualité. Grâce à cela nous avons pu faire un tracé des trajectoires des deux nacelles.

 A l’aide des enregistrements effectués lors des réceptions, nous avons déterminé point par point les trajectoires des nacelles.

        Tableau récapitulatif de la 1^ère nacelle :

Tableau récapitulatif de la 2^ème nacelle :

L’altitude est approximative, le calcul a été réalisé en fonction du temps et de l’ascension du ballon

(environ 5m/s).

Voir le tracé sur la carte ci-jointe (cliquez sur la carte pour agrandir).

Grâce à toutes les images reçues à partir des deux nacelles, nous avons fait un montage vidéo

regroupant les images reçues :   - de la cour du Lycée A. Kastler

                                               - du bâtiment d’électronique

                                               - de chez le radio-amateur au Pian Médoc.

De même, les reportages provenant des chaînes M6 et TV7 y ont été intégrées.

Le montage se décompose en plusieurs parties :

                - Présentation du laboratoire électronique

                - Les nacelles

                - Préparation du matériel

                - Préparation de l’envol

                - Images provenant des nacelles

                - Interviews

Le montage vidéo a été réalisé en un peu plus de 3 heures et dure au final environ 43 minutes.
