 Fonction
:
Le
but
de
ce
système
est
de
pouvoir
localiser
la
nacelle
lorsqu'elle
retombera
au
sol.
Plusieurs
equipes
(deux
minimum)
chercheront
la
nacelle
à
l'aide
d'antennes
directives.
Ce
procédé
s'appelle
la
triangulation.
 Caractéristiques
:
-Electriques
:
Fréquence
du
signal:
Fo
=
433,920
MHz
Impédance
sortie:
Zout
=
50
Ohms
Puissance
de
sortie:
Pout
=
10
mW
Tension
d'alimentation
comprise
entre
6V.
Autonomie
:
1
semaine
-Physiques
:
Pression
:
Pmax
:
0
HpA
Pmin
:
1000
HpA
(P
ambiante)
Température
:
-10°
à
60°C
Taux
d'humidité
de
90%.
-Mécaniques
:
Poids
carte
:
~80g.
Etude
structurelle
:
|
|
|

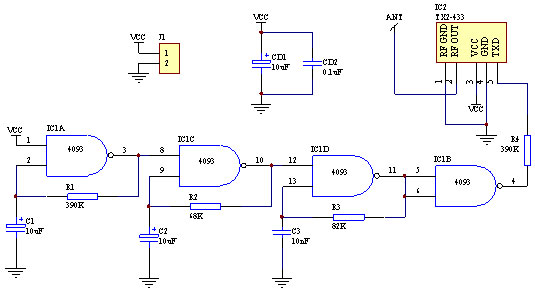

Schéma
structurel
de
la
balise
|
:
|
|
|

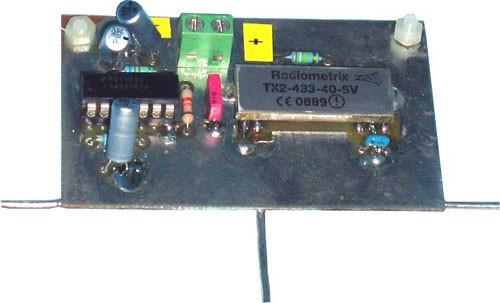

Figure
1.
La
Balise
Radio-émettrice
|
|
