Réaliser un projet

	Addendum aux cahiers des charges fusées et CanSat : cas des batteries au lithium
	Réaliser des cartes électronique L’amplificateur opérationnel, Les séquenceurs électroniques , Télémesure
	Séquenceur analogique à circuit RC, Jack Marche/Arrêt pour commuter l’alimentation 12V, Commande un actionneur de libération de la trappe parachute, tel que électroaimant permanent, inflammateur, motoréducteur
	ArduSeq : séquenceur utilisant un Arduino Micro. Niveau de difficulté : intermédiaire. Afficheur 2 lignes 16 caractères, 3 poussoirs, réglage numérique de la temporisation d’ouverture de trappe, entré jack M/A (NF), entrée jack de départ (NF), sortie de puissance pour électro aimant permanent 12V
	Séquenceur à micro contrôleur PIC. Réglage de la temporisation à l’aide de 5 micro-interrupteurs (1 à 31 sec), Commande des dispositifs de freinage, d’atterrissage et de freinage, Buzzer

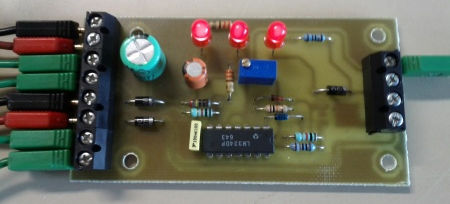

Séquenceur analogique

Circuit RC
La théorie des régimes transitoires électriques décrit le comportement d’un système électrique composé d’une Résistance et d’un Condensateur (tension et du courant).

Les points 2 et 4 sont connectés à la masse. La tension d’entrée est branchée sur le fil 1, et le fil 3 représente la sortie. Si au point 1 on applique un échelon de tension, la tension au point 3 monte progressivement. La forme sera toujours la même et le maximum est égal à la tension d’entrée. Ce qui peut changer, c’est la vitesse à laquelle ce maximum sera atteint. Ce réglage se fait en ajustant les valeurs de R et de C. La formule mathématique décrivant la courbe est
Us = Ue * exp(-t / τ)
où τ=R.C est la consante de temps.
A t=τ, Us=63% de Ue, à t=5.τ, Us=99% de Ue

Comparateur
On va comparer la tension variable après le système RC à une tension fixe, dite seuil.

Il vaut mieux placer le seuil dans un endroit où la tension monte encore assez vite. Ainsi, il vaut ajuster la courbe (en ajustant R) pour garantir un déclenchement reproductible. Pour faciliter les calculs, on peut prendre un seuil à environ 3V (60% de Ue).

On choisira R1 = 2/3 * R2, de telle sorte à être dans les conditions décrites ci-dessus. R et C seront choisis de façon à pouvoir ajuster le temps d’ouverture.

Document sur le conditionnement de signaux
