Le capteur de température :


Le capteur de température est composé d'une thermistance (capteur de température) avec son électronique associée. Nous allons voir maintenant la partie électronique de ce capteur.

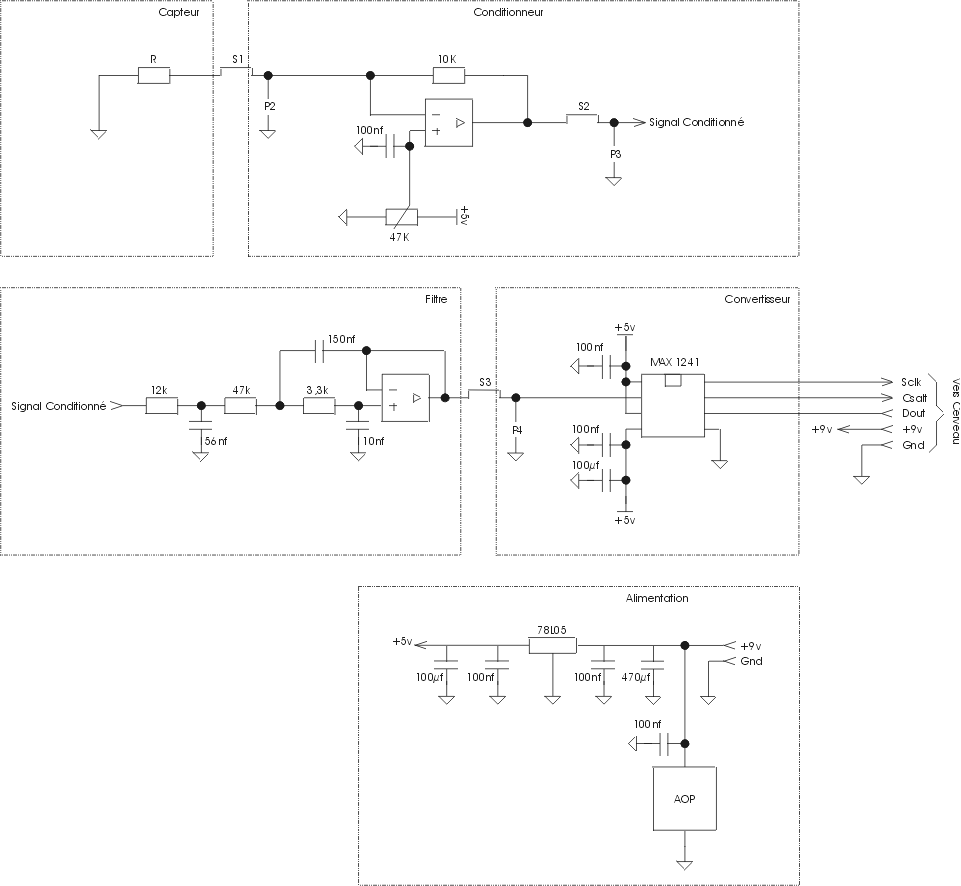

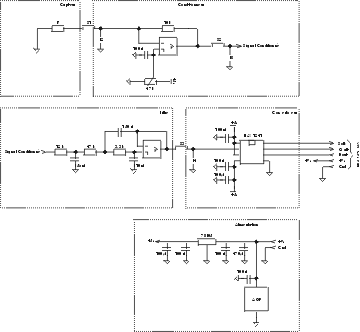

• Le schéma électronique :


cliquez dessus pour l'avoir en grand !


• Les explications :


Ce schéma est très proche de celui du capteur d'accélération.On peut de le décomposer en plusieurs parties élémentaires :

• Le capteur
• Le conditionneur
• Le filtre
• Le convertisseur
• L'alimentation

• Le capteur

Le capteur de température est une thermistance de très petite dimension (2x2mm !). De type Kty 11, il est noté R sur le schéma.

• Le conditionneur

Le conditionneur est basé autour d'un montage non-inverseur. Le potentiomètre présent permet de régler la tension d'offset, le gain étant fixe (en effet comme nous connaissons bien les caractérisitiques du capteurs, nous pouvions nous passer de réglage sur le gain).

• Le filtre

Le filtre du capteur est filtre actif du 3ème ordre. C'était à l'origine un filtre de Butterworth dont les valeurs ont été ajusté pour supprimer l'overshoot (Au final la réponse du filtre doit être proche d'un filtre de Bessel).

• Le convertisseur

Le convertisseur est un convertisseur 12bits à interface série du type SpI (MAX1243). Nous avons choisi d'intégrer les convertisseurs sur les cartes pour réduire les parasites.

• L'alimentation et la référence de tension

L'alimentation de la logique du convertisseur fait appel à un régulateur 5v (78L05). Tout comme l'alimentation du capteur et les tensions d'offset. La précision recherchée de l'expérience ne nécessitant pas de référence de tension. Bien sûr un nombre suffisant de condensateurs de découplage est présent pour parfaire le tout.

Vue de l'électronique du capteur de température
