Le modulateur :


Le modulateur module (eh oui !) le signal envoyé par le cerveau contenant les données des capteurs. La modulation est du type FSK.
Le modulateur est alimenté par l'alimentation des experiences et se met en route dès que ces dernières sont allumées.

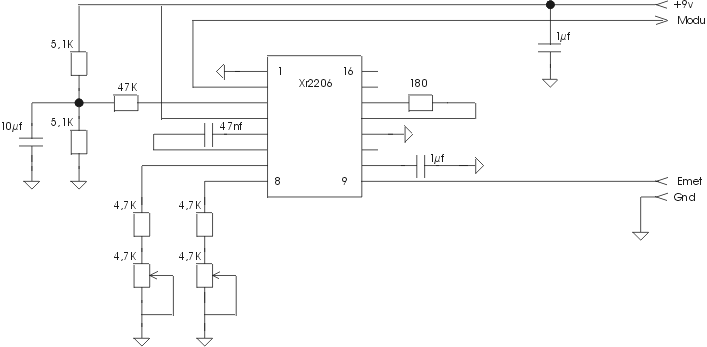

• Le schéma électronique :


cliquez dessus pour l'avoir en grand !


• Les explications :


Ce schéma est l'application directe du XR2206. On pourra juste noter la présence 3 potentiomètres :

• Un de 47k pour régler l'amplitude du signal de sortie
• Deux de 4,7k pour régler les 2 fréquences du FSK.
